elektronické moduly EMO



Tato stránka je sice tak trochu mimo mísu a s nostalgickými mikropočítači až tak nesouvisí. Ale s čím souvisí je nostalgie jako taková. Na moduly EMO mě přinutil si vzpomenout David, který si posteskl, že by k nim rád sehnal nějaké informace. A já si vzpoměl, že někde mám jejich kompletní katalog i se schématy zapojení a také brožuru popisující konstrukce napájecích zdrojů s využitím modulů EMO. Obojí jsem našel a naskenoval a obojí dávám k dispozici.

A co vlastně byly moduly EMO? Jednalo se o malé elektronické moduly s různou funkcí, postavené na desce plošného spoje jednotného rozměru. Některé moduly byly značně univerzální, jiné zase naopak jednoúčelové. Moduly bylo možné využívat samostatně nebo jako hotovou část vaší vyvíjené konstrukce, kde jste mohli použít modulů více dle libosti. Více napoví naskenovaný katalog.




Katalog modulů EMO


Zdroje s moduly EMO


Moduly vyráběl koncem 80. let podnik KAVOZ Karviná. Bohužel jak už to tehdy bylo, projekt byl nedotažený a vyšuměl do ztracena. Své sehrála také na tehdejší poměry vysoká cena. Dnes jsou moduly EMO ceněnou sběratelskou komoditou.

Osobně jsem si kdysi kupoval modul EMO 01 - stabilizovaný zdroj 5V, který mi dodnes slouží. Podle katalogu jsem pak postavil ještě EMO 04 - dvojitý zdroj +15V/-15V pro napájení OZ. Také tento zdroj je dodnes funkční (byť nevyužívaný).

Přikládám ilustrační obrázky, jak elektronické moduly EMO kdysi vlastně vypadaly a jak byly baleny. Obrázky jsem našel na netu.

moduly EMO
EMO 05
moduly EMO
EMO 09
moduly EMO
EMO 11
moduly EMO
EMO 12

moduly EMO
EMO 13
moduly EMO

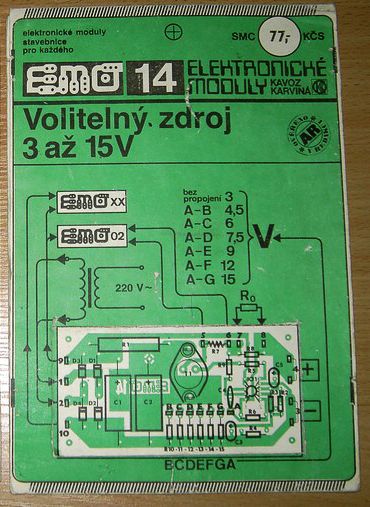

EMO 14
moduly EMO
EMO 21
moduly EMO
EMO 01


Seznam modulů EMO a příslušenství od KAVOZ Karviná

Moduly:
EMO 01 - Stabilizovaný zdroj 5V
EMO 02 - Modul chladiče s tranzistorem
EMO 03 - Zesilovač 4W
EMO 04 - Stabilizovaný zdroj 2x15V
EMO 05 - Zdroj 1 sek.
EMO 06 - Přednastavitelný čítač do 65 000
EMO 07 - Kmitočtová ústředna
EMO 08 - Regulovatelný zdroj 2-32V
EMO 09 - Zesilovač 2x10W
EMO 10 - Generátor 4 tonů
EMO 11 - Šestnáctikanálový TTL přepínač
EMO 12 - Zobrazovací jednotka
EMO 13 - Dělička 4 tónů
EMO 14 - Volitelný zdroj 3 až 15V
EMO 15 - Přeladitelný sinus generátor
EMO 16 - Elektronická kostka
EMO 17 - Chladič pro EMO 09
EMO 18 - Chladič 20W s tranzistory NPN a PNP
EMO 19 - Šumový filtr
EMO 20 - Výkonový zesilovač
EMO 21 - Volitelná dělička do 10 000
EMO 22 - Tranzistorový spínač cívky
EMO 23 - Chladič 20W se stabilizátory (12V a 5V)
EMO 24 - Univerzální plošný spoj
EMO 25 - Dvojitý generátor
EMO 26 - Zobrazovací jednotka - čítač 1-9999
EMO 27 - Zobrazovací jednotka - displej
EMO 28 - Měřič frekvence
EMO 29 - Převodník napětí/frekvence
EMO 30 - Usměrňovač s 3 filtry
EMO 31 - Generátor 1-99 imp./min.
EMO 32 - Výkonový zesilovač s MDA 2030
EMO 33 - Převodník teplota/frekvence
EMO 34 - Zesilovač pro stereo sluchátka
EMO 35 - Souměrný zdroj
EMO 36 - Indikátor vybuzení s LED
EMO 37 - Pásmový korektor
EMO 38 - Korekční zesilovač
EMO 39 - Korekční předzesilovač
EMO 40 - Předzesilovač pro magnetodynamickou přenosku

Poznámka: v době vydání katalogu modulů ještě nebyly všechny k dispozici. Některé tedy v katalogu nenajdete, pouze je vzadu zmínka, že se připravují. Konkrétně se jedná o moduly 20, 25, 28, 29, 31, 32, 33, 34, 36, 37, 38, 39 a 40.

Transformátory:
EMO T1 - 220V/2x6V/2W - zkratuvzdorný
EMO T2 - 220V/2x12V/2W - zkratuvzdorný
EMO T3 - 3V/24V/3W
EMO T4 - 220V/2x6V/4W + pojistky
EMO T5 - 220V/2x12V/4W + pojistky
EMO T6 - 220V/2x16V/30W + pojistky
EMO T7 - 220V/2x24V/30W + pojistky

Skříňky: (výška x šířka x hloubka)
EMO S1 - 80mm x 140mm x 240mm
EMO S2 - 80mm x 280mm x 240mm
EMO S3 - 80mm x 420mm x 240mm
EMO S4 - 162mm x 280mm x 240mm

Poznámka: ke skříňkám se váže další, samostatně značené, příslušenství, jako jsou různé příchytky, distance, nožičky apod.


*** Aktualizace ***

Při úklidu jsem mimo jiné objevil malou brožurku ze stavebnice ADAM Elév. Ono tedy stavebnice je hodně silné slovo. V podstatě to bylo jen miniaturní nepájivé pole, tato brožurka a tuším jeden MH7400 a nějaká bižuterie. Jenže tady šlo o to pole. Bylo to totiž první a jediné nepájivé pole, které se v bývalém socialistickém Československou dalo koupit. A bylo drahé. A bylo i celkem kvalitní, neb jsem na něm odladil spoustu zapojení a dodnes slouží. V éře Nostalcompu jsem na něm testoval například procesor Z-180, viz. SuperPMI.


ADAM Elév


Další vzpomínkou kterou dávám k dispozici je naskenovaný seriál Rozhovory nad páječkou, který jsem naskenoval na přání Davida. Články mám vlepené v sešitech a do různých skulinek jsem si jako malej kreslil různá schémátka. Původně jsem to chtěl odfiltrovat, ale nakonec jsem to nechal tak:-) Takže ty čmáranice dětskou rukou berte s rezervou:-)


Rozhovory nad páječkou
